При транспортировке материалов в промышленном производстве конвейерные весы непрерывно измеряют расход и общий объём сыпучих материалов. Точность их измерений играет важнейшую роль в производстве и управлении. Точность конвейерных весов во многом зависит от простого на вид, но критически важного компонента — взвешивающего роликоопоры.
Она не является заменой обычных конвейерных роликоопор, а представляет собой специально спроектированную и строго отобранную опорную точку датчика. Её характеристики и требования к эксплуатации непосредственно определяют, смогут ли конвейерные весы обеспечить высокоточное и высоконадёжное взвешивание.

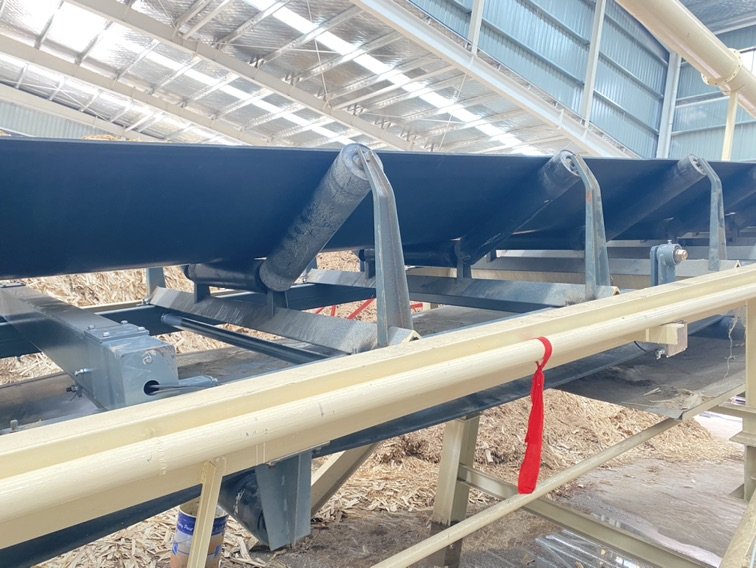

Когда полностью загруженная конвейерная лента проходит через зону взвешивания, сила тяжести материалов действует на взвешивающие роликоопоры через ленту. Как несущий компонент, непосредственно воспринимающий нагрузку от взвешивающего датчика или взвешивающего модуля, взвешивающая роликоопора выполняет следующие основные функции:
· Передача нагрузки: вертикальная передача веса материалов на нижний взвешивающий датчик без потерь и искажений, а также устранение помех от боковых сил.
· Измерительная база: формирование стабильной и высоковоспроизводимой взвешивающей платформы для обеспечения единообразного измерительного эталона для каждого проходящего материала.
· Эксплуатационная поддержка: поддержание стабильного движения конвейерной ленты на участке взвешивания, снижение вибрации и колебаний, предотвращение ошибок динамического измерения.
Строгие требования к эксплуатации являются необходимыми предпосылками для обеспечения точности взвешивания в сложных промышленных условиях работы.
1. Требования к подбору: баланс адаптивности и точности
Взвешивающие роликоопоры должны быть точно подобраны в соответствии с параметрами конвейера. Прежде всего, диаметр и толщина стенки определяются в зависимости от свойств материала и производительности конвейера.
Для сыпучих материалов, таких как уголь и руда, предпочтительно использовать роликоопоры с диаметром не менее 108 мм и толщиной стенки не менее 4 мм для выдерживания сильных ударных нагрузок. Во-вторых, угол желоба роликоопор устанавливается равномерно на 20°, а радиальное биение должно контролироваться в пределах 0,2 мм для предотвращения нестабильного движения ленты, вызванного геометрическими отклонениями.
2. Требования к монтажу: геометрическая точность и динамическая калибровка
Монтаж должен строго соответствовать стандартам геометрического позиционирования. Комплект взвешивающих роликоопор должен устанавливаться в зоне минимального натяжения ленты, а отклонение от осевой линии конвейера не должно превышать ±1 мм. Для калибровки осевой линии желоба применяется лазерный локатор, обеспечивающий совпадение с осями других роликоопор в пределах 0,3 мм.
Что касается динамической калибровки, для регулировки горизонтальности взвешивающей роликоопоры и трёх групп роликоопор с обеих сторон используются регулировочные прокладки. Разница высот между соседними роликоопорами не должна превышать 0,2 мм. Направляющие роликоопоры должны устанавливаться в пределах 500 мм с обеих сторон от взвешивающей роликоопоры для создания стабильной направляющей системы и предотвращения ошибок измерения, вызванных отклонением ленты.
3. Техническое обслуживание: обеспечение долгосрочной стабильной работы
Регулярное техническое обслуживание имеет важное значение для поддержания характеристик роликоопор. Каждые шесть месяцев в подшипники через пресс-маслёнки вводится литиевая смазка для снижения сопротивления вращению. Радиальное биение проверяется ежемесячно.
Роликоопоры с измеренным значением биения более 0,3 мм, определённым с помощью индикатора часового типа, подлежат немедленной замене. Материалы, налипшие на поверхность роликоопоры, нуждаются в регулярной очистке для предотвращения пробуксовки ленты, вызванной изменением коэффициента трения.
Взвешивающие роликоопоры являются ключевыми компонентами, обеспечивающими транспортировку материалов и точное взвешивание. Они должны соответствовать стандартам высокой жёсткости, износостойкости, низкого трения и плавности работы для обеспечения стабильности и точности всей системы конвейерных весов. Регулярный осмотр и техническое обслуживание эффективно продлевают срок службы и поддерживают стабильную точность взвешивания и эффективность производства.
