Электронные конвейерные весы являются основным оборудованием для динамического измерения промышленных сыпучих материалов, при этом технологическое развитие неизменно сосредоточено на точности, стабильности и адаптивности.
Модульные электронные конвейерные весы благодаря инновационной конструкции преодолевают ограничения традиционных рычажных конвейерных весов, демонстрируя значительные преимущества в точности измерения, адаптивности к условиям эксплуатации и эффективности обслуживания. Технические характеристики модульных электронных конвейерных весов проявляются преимущественно в трёх аспектах: структурная инновация, оптимизация производительности и интеллектуальные приложения.
1. Декомпозиция и реконструкция физической архитектуры

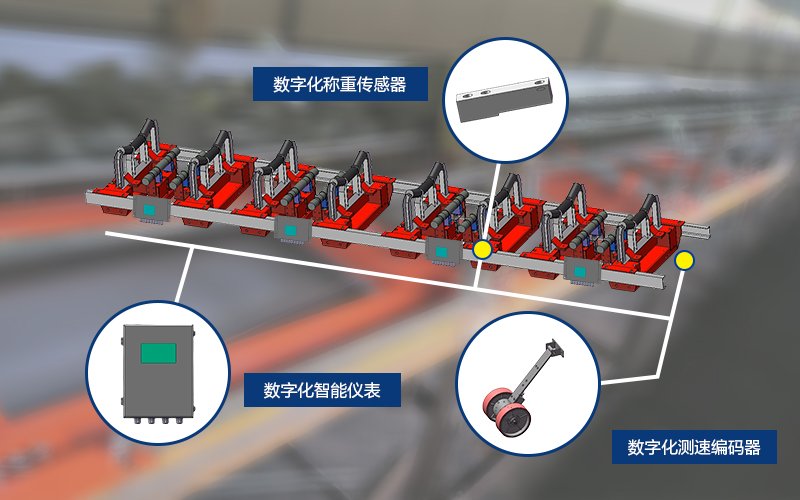

① Самостоятельные функциональные блоки: Суть модульного проектирования заключается в декомпозиции сложной конструкции традиционных конвейерных весов на независимые физические блоки с чётко определёнными функциями. К ним относятся: модули взвешивания (включающие весовые рамы и датчики), модули измерения скорости (содержащие датчики скорости) и модули обработки сигналов и вычислений (включающие измерительные приборы или блоки граничных вычислений).

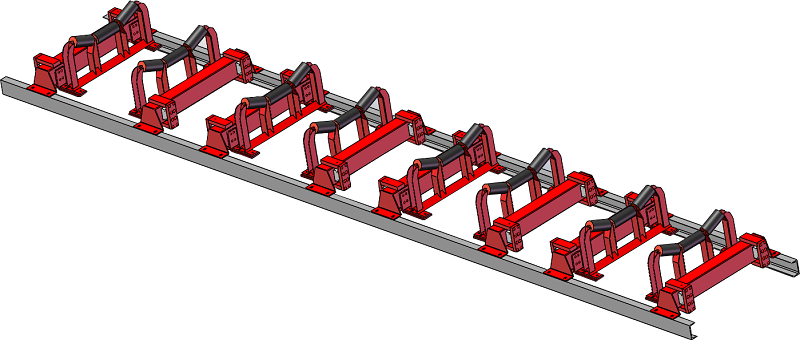

Каждый модуль имеет чёткие физические границы и интерфейсы. Важно отметить, что модульность также проявляется в ?уравновешивании? весового моста — с бесбалочной конструкцией, в которой две группы весовых роликоопор оснащены четырьмя высокоточными весовыми датчиками, образуя один взвешивающий блок, а несколько взвешивающих блоков расположены матричным образом для формирования полной весовой платформы.
② Стандартизированные интерфейсы: Модули соединяются через точно спроектированные стандартизированные механические интерфейсы, электрические интерфейсы (такие как шинные соединения, авиационные разъёмы) и протоколы связи. Это обеспечивает физическую взаимозаменяемость и стабильную передачу сигналов между модулями, значительно упрощая процессы монтажа и замены.
③ Гибкость монтажа: Модульная конструкция обеспечивает оборудованию более высокую адаптивность к условиям эксплуатации. Модули взвешивания могут быть гибко подобраны и размещены в зависимости от конструкции имеющегося ленточного конвейера; блоки обработки могут устанавливаться вдали от зон повышенной вибрации и запылённости для оптимизации условий эксплуатации.
2. Модульная оптимизация чувствительных элементов и измерений
① Обособленная интеграция весовых датчиков: Как основной чувствительный элемент, весовой датчик искусно интегрирован в независимый модуль взвешивания. Этот модуль, как правило, включает механически оптимизированную несущую конструкцию и опорные поверхности для установки датчиков, обеспечивая надёжную передачу усилий и долговременную стабильность измерений. Модульное исполнение также повышает устойчивость датчика к внешним воздействиям.
② Независимые модули измерения скорости: Измерение скорости больше не зависит от весовой рамы. Независимые модули измерения скорости могут быть гибко установлены в подходящих местах, таких как конец выхода ленты, что снижает влияние натяжения и вибрации ленты и обеспечивает более точный опорный сигнал скорости.
③ Встроенные калибровочные эталоны в модулях: Передовые конструкции модульных весов часто включают калибровочные эталонные точки или элементы в модули взвешивания, что способствует более точной калибровке подвесными грузами или цепной калибровке и снижает сложность внешних вмешательств. Более совершенные конструкции могут включать стандартные штрих-коды и интегрировать интеллектуальные алгоритмы автоматической калибровки в рабочем режиме.
3. Распределённый интеллект в обработке данных и системах
① Распределённая архитектура обработки данных: Модуль обработки данных (или измерительный прибор/контроллер) как независимый блок получает сигналы от модулей взвешивания и измерения скорости. Модульная поддержка позволяет реализовать распределённую архитектуру граничных вычислений, позволяя размещать блоки обработки данных вблизи датчиков или централизованно, при этом сохраняя возможность выполнения основных алгоритмов (таких как фильтрация весового сигнала, интегрирование и расчёт расхода).
② Модульное программное обеспечение и конфигурация: Программные функции также придерживаются модульного принципа. Конфигурация параметров оборудования, процедуры калибровки, диагностические функции и поддержка протоколов связи существуют как программные модули, которые можно гибко настраивать или обновлять через авторизацию без необходимости полной замены оборудования.
③ Стандартизированный обмен данными: Связь между модулями и с вышестоящими системами строго соответствует промышленным стандартным протоколам. Модуль обработки данных выполняет функцию коммуникационного шлюза, единообразно предоставляя информацию о состоянии, расходе и диагностике.
4. Обеспечение масштабируемости и долгосрочной ценности
① Бесшовная интеграция технологических усовершенствований: Новые технологии датчиков, более мощные процессоры и обновлённые стандарты связи могут быть легко интегрированы в существующие системы путём модернизации конкретных модулей, что защищает инвестиции в оборудование и продлевает технологический цикл его эксплуатации.
② Гибкое расширение функциональности: В соответствии с потребностями развития технологических процессов могут быть удобно добавлены дополнительные функциональные модули, такие как мониторинг температуры материала, обнаружение и коррекция отклонения ленты, автоматическая калибровка в рабочем режиме для расширения возможностей системы.
Модульные электронные конвейерные весы, благодаря декомпозиции и реконструкции физической архитектуры, независимой оптимизации чувствительных элементов и измерений, распределённому интеллекту в обработке данных и фундаментальным изменениям в обслуживании, формируют высоко гибкую, надёжную и ориентированную на будущее техническую форму.
Они не только решают присущие проблемы традиционных конвейерных весов в области монтажа, обслуживания и модернизации, но и наделяют промышленные системы непрерывного измерения более высокой адаптивностью и долговечностью благодаря стандартизации и открытости, становясь незаменимым оборудованием для точного измерения в процессе интеллектуального преобразования отраслей с непрерывным производством.
