В центральном диспетчерском пункте крупных цементных заводов на огромных экранах перед операторами в режиме реального времени отображаются ключевые показатели, связанные с себестоимостью и качеством продукции, при этом точность дозирования линий подачи сырья достигает 0,2%.
Такая высокая точность обеспечивается высокопроизводительными весовыми системами, использующими технологию комбинированной электронной весовой рамы конвейерных весов. В коридорах подачи угля на суровых угольных электростанциях сырой уголь устойчиво движется по ленточным конвейерам, в то время как надёжные рычажные электронные конвейерные весы продолжают надёжно работать, выдерживая длительные воздействия больших объёмов потока, вибраций и колебаний температуры.
С технологическими достижениями последних лет комбинированные электронные конвейерные весы, представленные типами с прямым восприятием нагрузки и подвесными рамами, обладают выдающейся точностью.
Они находят всё более широкое применение в областях с жёсткими требованиями к дозированию, включая цементное дозирование, химическое производство, переработку зерна и портовую торговлю. Возникает вопрос: устарели ли рычажные электронные конвейерные весы, отличающиеся традиционными принципами работы и массивными конструкциями, и выведены ли они из промышленной эксплуатации?
Чтобы разобраться в этом вопросе, необходимо проанализировать тонкие различия и внутренние принципы двух основных технологий.

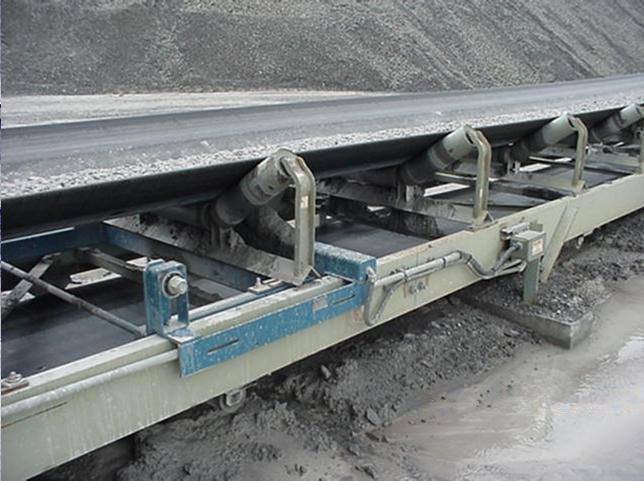

Рычажные электронные конвейерные весы: стабильная конструкция, экономичность и долговечность
Они используют механическую рычажную конструкцию. Вес материала пропорционально передаётся на один или ограниченное число весовых датчиков через рычажную систему на весовой раме. Типичные виды включают однороликовые рычажные весы и двухрычажные двухроликовые весы.
Преимущества
? Прочная конструкция и высокая помехоустойчивость. Рычажный механизм распределяет нагрузки и амортизирует возмущения, вызванные отклонением ленты и ударным воздействием материала. Он сохраняет отличную стабильность и долговечность в условиях сильных вибраций и суровых сред, таких как транспортировка руды и угля, при низких требованиях к техническому обслуживанию.
? Низкие первоначальные инвестиционные затраты благодаря относительно простой конструкции.
Ограничения
? Ограниченная точность. Механическое трение, износ опорных элементов, деформация конструкции и недостаточное количество датчиков (как правило, 1–2 единицы) приводят к ограниченной точности взвешивания в диапазоне от ±0,5% до ±1%.
? Обычная стабильность нулевой точки. Склонность к дрейфу нуля под влиянием термического расширения, сжатия и деформации конструкции.
? Сложная калибровка на месте, зависящая от громоздких процедур калибровки с использованием подвесных грузов.

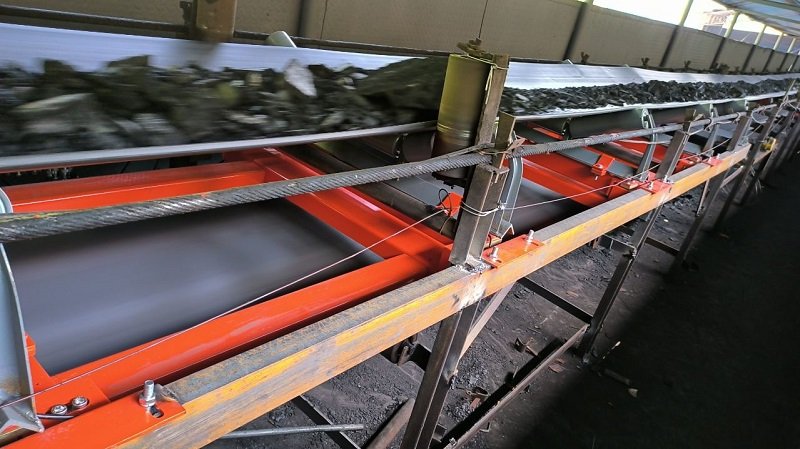

Комбинированные электронные конвейерные весы: высокая точность и передовые технологии
Отказавшись от сложных рычажных механизмов, они применяют конструкцию многороликовой многодатчиковой системы прямого восприятия нагрузки. Весовая рама представляет собой единую жёсткую конструкцию с независимыми весовыми датчиками, установленными непосредственно под каждым роликовым блоком, обычно 4, 6 или более комплектов. Типы с прямым восприятием нагрузки и подвесной тип являются двумя основными категориями.
Преимущества
? Превосходная точность. Прямое измерение с использованием нескольких датчиков усредняет погрешности и минимизирует влияние изменений натяжения ленты и её отклонения. Модели высокого класса оснащены технологией контроля и компенсации натяжения, достигая точности до ±0,25% и выше, удовлетворяя строгие требования торговых расчётов и управления производственными процессами.
? Хорошая стабильность нулевой точки. Простая конструкция обеспечивает незначительный механический гистерезис и термическую деформацию, что эффективно снижает дрейф нуля.
? Удобная калибровка. Совместимость с калибровкой подвесными грузами, цепными кодами, циркулирующими цепными кодами и электронной калибровкой. Автоматическая калибровка в оперативном режиме значительно упрощает повседневное обслуживание.
? Высокое сопротивление боковым силам, эффективное противодействие боковым ударам, возникающим при отклонении ленты.
Недостатки
Они требуют сложных производственных технологий с более высокими первоначальными затратами и предъявляют более строгие требования к фундаментам установки.
С точки зрения рыночного применения вывод однозначен: комбинированные электронные конвейерные весы занимают ведущее положение на основных рынках, однако рычажные изделия по-прежнему сохраняют области применения и не выведены из эксплуатации полностью.
