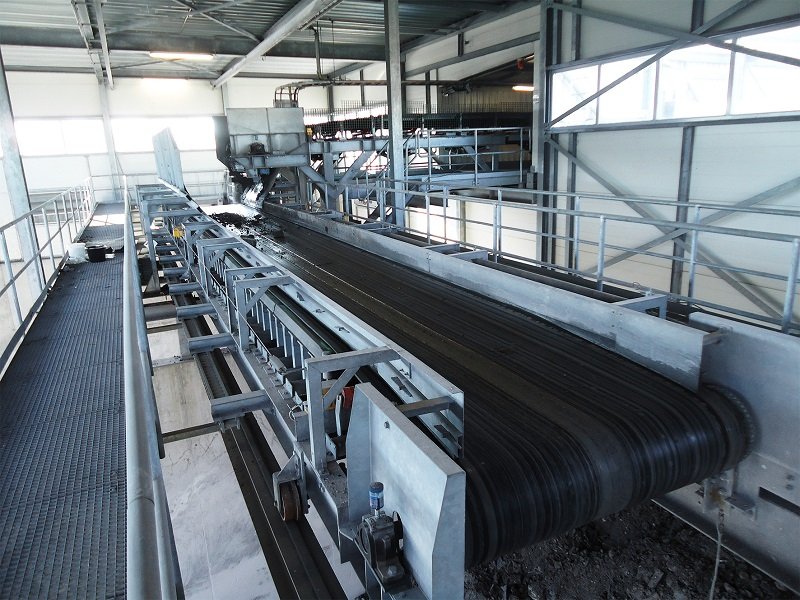

Ленточные дозаторы-весы широко применяются в химической промышленности, производстве строительных материалов, металлургии, пищевой отрасли и других сферах, где требуется точное регулирование потока сыпучих твёрдых материалов.
Они сочетают технологии непрерывной транспортировки и динамического взвешивания, обеспечивая синхронную и точную подачу и учёт материалов. Для понимания принципа работы данного оборудования подробно рассмотрим его основные узлы и их назначение.
1. Узел конвейерной ленты – несущий и транспортирующий элемент
Состав
В основном состоит из бесконечной конвейерной ленты (чаще резиновой, при необходимости оснащается боковыми бортиками), приводного барабана на головной части, натяжного барабана или натяжного механизма на хвостовой части, плоских или желобчатых несущих роликов, нижних роликов и очистителей ленты.
Назначение
Является транспортирующей средой оборудования. Лента с материалом непрерывно движется под действием привода, плавно перемещая сырьё от загрузочного отверстия к разгрузочному. Несущие ролики воспринимают вес ленты и материалов, нижние ролики поддерживают пустую ветвь ленты.
Очистители удаляют остатки материала с поверхности ленты. Натяжной механизм поддерживает постоянное натяжение ленты, обеспечивая стабильную работу и достоверность показаний при взвешивании.
2. Весовая рама – основа системы взвешивания
Состав
Прочная жёсткая рама с минимальным прогибом и устойчивостью к кручению, устанавливается между несущими роликами (обычно заменяет один или несколько комплектов роликов). На ней монтируются весовые ролики, поддерживающие ленту и материал в зоне взвешивания.
Назначение
Выполняет функцию весовой платформы, надёжно и точно передавая вес материала на ленте в рабочей зоне взвешивания на измерительные датчики. Точность изготовления и жёсткость конструкции рамы напрямую определяют общую погрешность измерений и стабильность работы всей системы.
3. Весовой датчик – устройство для точного сбора весовых данных
Состав
Используются высокоточные тензометрические датчики, преимущественно сжимающего или растягивающего типа. Они устанавливаются под весовой рамой или в местах соединений и преобразуют механическую силу от веса материала в пропорциональные слабые электрические сигналы.
Назначение
В режиме реального времени датчик измеряет удельную нагрузку от материала, передаваемую весовой рамой, и преобразует весовые показатели в читаемые электрические сигналы для контроллера. Точность и стабильность работы датчиков являются фундаментом высоких измерительных характеристик всего оборудования.
4. Датчик скорости – детектор скорости потока материала
Состав
Датчики частоты вращения: бесконтактные выключатели или энкодеры.
Назначение
По принципу работы схож со спидометром, непрерывно отслеживает линейную скорость движения конвейерной ленты в реальном времени. Сигналы скорости вместе с показаниями нагрузки от весовых датчиков являются двумя основными параметрами для расчёта потока материала.Формула расчёта: Поток = Удельная нагрузка × Скорость движения ленты
5. Весовой контроллер (интегратор) – центр обработки данных и управления
Состав
Основной электронный вычислительный блок с дисплеем и клавишами управления.
Назначение
Является управляющим центром всей системы, выполняет следующие функции:
• Сбор данных: Приём и обработка весовых сигналов от весовых датчиков и сигналов скорости от датчиков скорости.
• Расчёт потока: Вычисление мгновенного потока (тонн в час) и суммарного накопленного веса в режиме реального времени.
• Отображение и передача данных: Вывод показателей потока, суммарного веса, скорости движения и нагрузки на дисплей; передача стандартных аналоговых (4-20 мА, 0-10 В) и цифровых сигналов (RS232/485, Profibus, Ethernet и др.) на верхние системы управления DCS, ПЛК и другие устройства.
• Автоматическое регулирование: Сравнение фактического значения потока с заданным, формирование управляющих сигналов по алгоритму ПИД для привода. Регулировка скорости ленты и производительности подачи позволяет поддерживать фактический поток на заданном уровне.
6. Привод – источник мощности и исполнительный механизм регулирования скорости
Состав
Включает переменные/постоянные токовые электродвигатели, редукторы с закалёнными зубьями, преобразователи частоты и другие регуляторы скорости, которые приводят в движение головной барабан.
Назначение
Обеспечивает движение конвейерной ленты. Преобразователь частоты получает управляющие сигналы от весового контроллера, точно изменяет скорость вращения двигателя и скорость движения ленты, регулируя тем самым производительность подачи материала. Данный узел является ключевым исполнительным элементом замкнутой системы дозированной подачи.
7. Основная рама и вспомогательные устройства – опора системы и гарантия стабильной работы
Состав
Цельная стальная рама, загрузочная воронка с шибером или предварительные питатели (например, вибрационные), разгрузочные кожухи, защитные ограждения и электрический шкаф для размещения преобразователей частоты и управляющих элементов.
Назначение
• Основная рама: Фиксирует все узлы оборудования, обеспечивая общую жёсткость и устойчивость конструкции.
• Загрузочная воронка: Накопление материала и равномерная подача его на ленту для снижения ударных нагрузок и сохранения точности измерений.
• Шибер и предварительный питатель: Регулировка начальной толщины слоя материала и диапазона производительности подачи.
• Защитный кожух: Предохраняет внутренние узлы от пыли и высыпания материала, обеспечивает безопасную эксплуатацию.
• Электрический шкаф: Объединяет и защищает электрооборудование, упрощает управление и текущее обслуживание.
Итог
Ленточный дозатор-весы – это высокоточное мехатронное оборудование, объединяющее транспортирующую систему, прецизионную систему взвешивания, блок контроля скорости, интеллектуальную систему управления и силовой привод.
Все узлы работают в тесном взаимодействии, выполняя непрерывную транспортировку материалов, динамическое онлайн-взвешивание, расчёт потока и автоматическое замкнутое регулирование производительности.
Данное оборудование стало незаменимым основным устройством для точного дозирования и подачи сырья в современном промышленном производстве.
