Точное измерение и стабильная работа весового дозатора в значительной степени зависят от строгого соблюдения монтажных требований. Соблюдение научных и тщательных монтажных стандартов не только обеспечивает соответствие оборудования эксплуатационным характеристикам при вводе в эксплуатацию, но и значительно снижает сложность последующего технического обслуживания и частоту отказов, достигая истинного принципа ?правильный монтаж — удобная эксплуатация и обслуживание?.
Правильный монтаж является основной предпосылкой обеспечения эксплуатационных характеристик весового дозатора и охватывает требования по условиям окружающей среды, механической части, электрооборудованию и безопасности.
- ?Выбор места установки и требования к фундаменту?
● ?Избегать источников вибрации?: Место установки должно быть удалено от оборудования с сильной вибрацией, такого как дробилки, шаровые мельницы и вибрационные питатели, либо должны быть приняты эффективные меры по виброизоляции для минимизации влияния вибрации на тензометрические датчики, датчики скорости и состояние транспортировки материалов, обеспечивая точность измерений.
● ?Предпочтительна установка в помещении?: При возможности устанавливать в помещении. Если установка на открытом воздухе неизбежна, необходимо предусмотреть защитный кожух, конструкция которого не должна препятствовать работе оборудования, движению конвейерной ленты или функциям измерения.
● ?Прочный и горизонтальный фундамент?: Весовая рама должна быть установлена горизонтально на прочной, не подверженной вибрации платформе. Фундамент должен выдерживать вес оборудования и эксплуатационные нагрузки для предотвращения осадки или деформации.
- ?Основные требования к механическому монтажу?
● ?Точное выравнивание и горизонтирование?
? Горизонтально поднимите весовую раму на фундамент с помощью рым-болтов, обеспечивая строгое совпадение продольной оси конвейерной ленты с центральной линией выпускного отверстия загрузочного бункера и центральной линией разгрузочного жёлоба, что предотвращает внецентренную загрузку материала, которая может вызвать сбег ленты и погрешности измерения.
? Используйте линейку и уровень (длиной не менее 1000 мм) для тщательной проверки горизонтальности поверхности ленты в поперечном и продольном направлениях. Допускаемый уклон обычно составляет ≤2 мм на всю длину.
? Произведите горизонтирование оборудования с помощью тонких стальных прокладок в местах анкерных болтов. После регулировки закрепите косыми шайбами, пружинными шайбами и корончатыми гайками. После монтажа необходимо повторно проверить горизонтальность.
● ?Натяжение ленты и регулировка центровки?
? Проверьте натяжение ленты, установленное на заводе: верхний край шкалы механизма автоматического натяжения должен совпадать с горизонтальными диагональными линиями квадратных отверстий с обеих сторон рамы. При несовпадении отрегулируйте гайку натяжения до совпадения. Убедитесь в правильной работе устройства натяжения для поддержания постоянного натяжения ленты, что имеет важнейшее значение для стабильности тары и точности измерений.
? Установите устройства от сбега ленты (центрирующие роликоопоры или механизмы) и убедитесь в их эффективности. При необходимости установите датчик сбега ленты для подачи сигнала тревоги.
● ?Монтаж основных компонентов?
? ?Активация взвешивающей системы?: Аккуратно очистите контактные поверхности между кончиком несущего винта и стальным шариком. Заверните несущий винт до плотного контакта со стальным шариком, затем затяните стопорную гайку. Ослабьте и поднимите защитный опорный винт весовой рамы так, чтобы вес рамы полностью передавался через несущий винт и стальной шарик на тензометрический датчик. Проверьте зазор болта защиты от перегрузки под датчиком (обычно заводская установка — 1–1,5 мм).

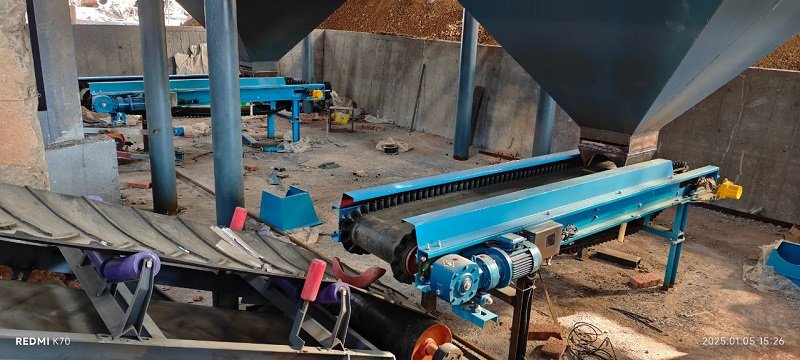

? ?Бункер и разгрузочный кожух?: Установите в соответствии с проектными требованиями. Бункер должен располагаться непосредственно над хвостовой частью ленты, вертикальное расстояние между выпускным отверстием бункера и лентой должно составлять примерно 40 мм. Убедитесь в плавном ходе горизонтальных и вертикальных затворов, используемых для нормальной подачи, регулировки толщины слоя материала и изоляции материала при техническом обслуживании.
? ?Роликоопоры и барабаны?: Убедитесь, что все роликоопоры (особенно взвешивающие), приводной барабан и хвостовой барабан выровнены, параллельны, горизонтальны и свободно вращаются. Взвешивающие роликоопоры должны обеспечивать соосность, плавность вращения подшипников и поперечную горизонтальность, а их высота должна быть точно отрегулирована в соответствии с моделью весов. Обеспечьте достаточное расстояние (не менее одного шага роликоопор) после точки загрузки, чтобы материал стабилизировался перед входом во взвешивающий участок.
? ?Устройство защиты от просыпания?: При необходимости, в зависимости от текучести материала, установите футеровку жёлоба или отбойный щит в нижней части бункера для предотвращения просыпания материала во время работы.
- ?Требования к электромонтажу и монтажу приборов?

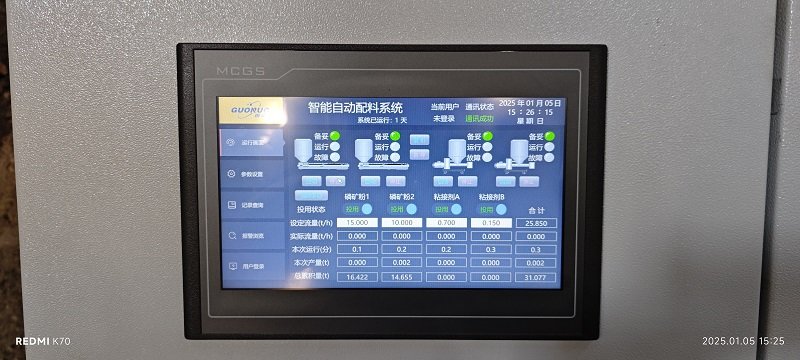

● Монтаж кабелей на объекте и установка приборов (например, контроллера веса, датчика скорости) должны выполняться квалифицированным электротехническим персоналом в соответствии с контрактом и техническими чертежами, обеспечивая стандартизацию проводки, надёжность соединений и правильное экранирование.
● Место установки приборов должно быть удобным для наблюдения и эксплуатации. Точки крепления весовой рамы должны быть надёжно заземлены.
- ?Правила безопасности на всех этапах?
● ?Работа при остановленном оборудовании?: Перед монтажом и пусконаладкой оборудование должно быть остановлено, а средства защиты (например, запирающий затвор, изоляция энергоснабжения) должны быть задействованы для предотвращения случайного пуска или подачи материала.
● ?Безопасность при пусконаладке?: При пусконаладке используйте безопасный заменитель материала со свойствами, аналогичными исходному сырью. В идеале отключите выпуск дозатора от нижестоящего оборудования и собирайте испытательный материал в контейнер. Убедитесь в правильном направлении вращения всех электродвигателей.
● ?Пространственные зазоры?: При параллельной работе нескольких единиц оборудования оставляйте не менее 1 метра зазора между оборудованием, а также между оборудованием и стенами для доступа при эксплуатации и обслуживании.
Принцип ?правильного монтажа? для весового дозатора заключается не просто в размещении оборудования на месте — это научный и строгий процесс, охватывающий оценку условий окружающей среды, точную регулировку, защиту безопасности и системную интеграцию. Строгость и внимание к деталям при монтаже — это лучшая инвестиция для достижения долгосрочного принципа ?удобная эксплуатация и обслуживание?, а также эффективной и стабильной работы.
