В современном промышленном производстве, особенно в таких отраслях, как производство стройматериалов, химическая промышленность, металлургия, пищевая промышленность и энергетика, точное дозирование материалов имеет решающее значение для обеспечения качества продукции, оптимизации использования ресурсов и повышения экономической эффективности. Система автоматического управления дозированием конвейерных весов DCS (Distributed Control System — распределенная система управления) как основное техническое решение данного процесса стала идеальным выбором для обеспечения непрерывного, стабильного и эффективного дозирования благодаря высокому уровню автоматизации, точным возможностям управления и мощным функциям обработки и анализа данных.
Традиционные методы дозирования основываются на ручном управлении и автономных приборах, которые отличаются низкой точностью, плохой стабильностью, разрозненностью данных и трудностями при мониторинге и корректировке в режиме реального времени. С развитием промышленной автоматизации и совершенствованием технологий DCS появилась система автоматического управления дозированием конвейерных весов DCS.
Она интегрирует несколько конвейерных весов и устройств подачи на единую распределенную платформу управления, обеспечивая интеллектуализацию и автоматизацию полного процесса — от измерения материалов, расчета дозирования и управления оборудованием до управления данными, что значительно повышает точность, эффективность и надёжность процесса дозирования.
Основные функции и характеристики системы автоматического управления дозированием конвейерных весов DCS
1. Функции сбора данных и управления системой дозирования
- Высокоточный сбор данных в режиме реального времени: Система непрерывно собирает сигналы веса, сигналы скорости и сигналы рабочего состояния (работа/остановка/авария) от конвейерных весов, а также другие вспомогательные сигналы (такие как уровень в силосе, температура и т. д.). Передовые методы обработки сигналов (такие как фильтрация, усиление, аналого-цифровое преобразование) и алгоритмы компенсации (такие как компенсация натяжения ленты, перекоса, дрейфа нуля/чувствительности) обеспечивают высокую точность и стабильность измерительных данных.
- Интеллектуальное управление с обратной связью: Это ?мозг? системы. Контроллер DCS в режиме реального времени рассчитывает фактический расход каждого материала, сравнивает его с заданным значением расхода, установленным в рецепте, и использует ПИД-алгоритмы (пропорционально-интегрально-дифференциальные) или более совершенные алгоритмы адаптивного управления для динамической регулировки скорости питающего оборудования, образуя точный контур управления с обратной связью. Система обеспечивает последовательное управление пуском/остановкой и защиту с блокировками (например, при засорении, обрыве материала, сигнализации и отключении при превышении пределов), что обеспечивает безопасность и плавность процесса.
- Управление многокомпонентным дозированием: Поддерживает сложное управление рецептурами, позволяя хранить и вызывать несколько производственных рецептов. Гибко устанавливаются параметры для каждого материала, такие как заданный расход, процентное соотношение дозирования и общий объём партии. Система автоматически рассчитывает и координирует управление несколькими линиями дозирования для достижения точного синхронного дозирования нескольких материалов.
2. Анализ данных и исторических записей
- Всесторонняя запись данных: Система автоматически и непрерывно записывает все ключевые данные процесса, включая мгновенный расход, накопленное количество, заданное значение, управляющий выход (например, частота преобразователя частоты), состояние оборудования и информацию о сигнализации для каждого конвейерного весов с точными временными метками.
- Массивное хранение исторических данных: Используя мощную функцию исторической базы данных DCS, данные процесса длительно и безопасно хранятся на высокопроизводительных серверах, обеспечивая быстрый поиск и запросы.
- Углублённый анализ данных и формирование отчётов: Предоставляет богатые аналитические отчёты по данным, такие как кривые изменения расхода, отображающие колебания производственного процесса; сменные/суточные/месячные отчёты, являющиеся ключевыми показателями эффективности для анализа производительности и энергопотребления.
3. Графический интерфейс

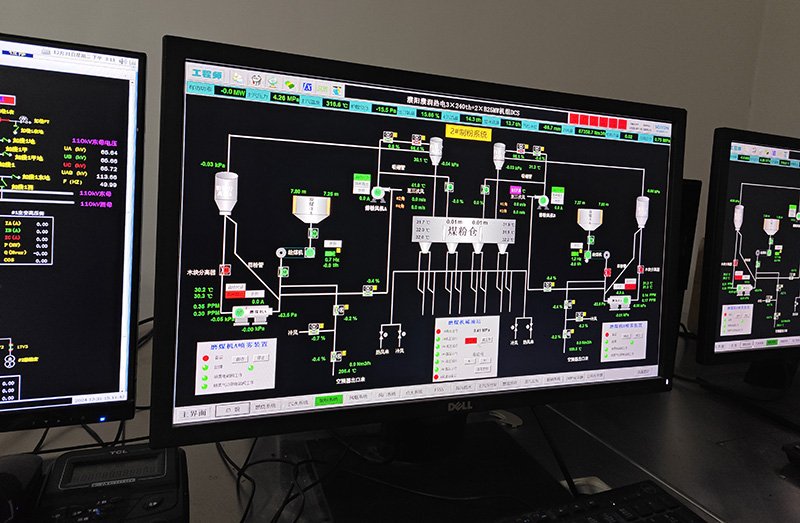

- Централизованный мониторинг: Через дисплей высокого разрешения с графическим интерфейсом операторы могут одним взглядом контролировать общее состояние всей системы дозирования, включая рабочее состояние (работа/остановка/авария), мгновенный расход, накопленное количество, заданное значение, отклонение дозирования и параметры оборудования каждой линии дозирования.
- Визуализация процесса: Динамически отображает поток материалов, расположение оборудования, состояние переключения клапанов и уровень в силосе в виде динамической технологической схемы, делая сложные процессы наглядными и понятными.
- Удобство управления: Предоставляет удобную панель управления для операторов для выбора рецептов, установки параметров, пуска/остановки оборудования, переключения между ручным и автоматическим режимами и точной настройки заданных значений.
- Иерархическое управление правами доступа: Устанавливает права доступа к операциям в зависимости от ролей (оператор, администратор) для обеспечения безопасности системы и соблюдения операционных норм.
4. Управление сигнализациями
- Мониторинг сигнализаций в режиме реального времени: Система непрерывно сканирует все точки мониторинга на наличие заданных аномальных условий (таких как превышение/снижение пределов расхода, значительные отклонения дозирования, неисправности конвейерных весов, аномалии скорости, превышение уровней в силосах, неисправности оборудования, прерывание связи и т. д.).
- Запись сигнализаций и их обработка: Вся информация о сигнализациях записывается подробно (время возникновения, точка, описание, время/персонал подтверждения, время восстановления), формируя журнал истории сигнализаций. Операторы обязаны своевременно подтверждать сигнализации, а система может предоставлять предварительные рекомендации по диагностике неисправностей или выполнять действия блокировки (например, автоматическая остановка подачи материала).
Система автоматического управления дозированием конвейерных весов DCS является основным оборудованием для современного индустриализированного производства. Она интегрирует технологии высокоточных измерений, мощные распределённые возможности управления, сбор данных в режиме реального времени, углублённый анализ исторических данных, интуитивно понятные графические интерфейсы мониторинга и комплексные механизмы управления сигнализациями. Её основная ценность заключается в повышении точности и стабильности, увеличении производительности, снижении производственных затрат, усилении контроля процессов и обеспечении безопасной эксплуатации.
