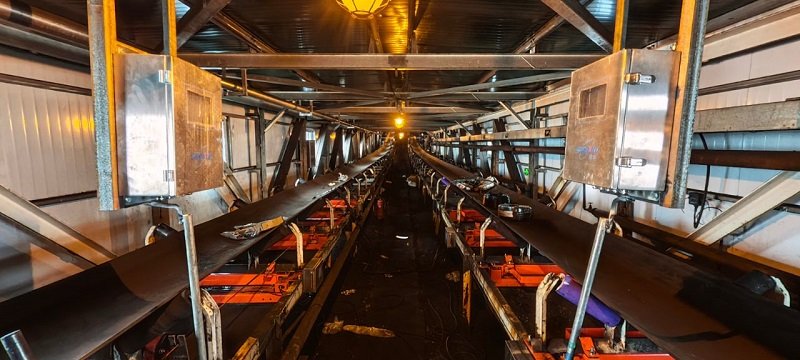

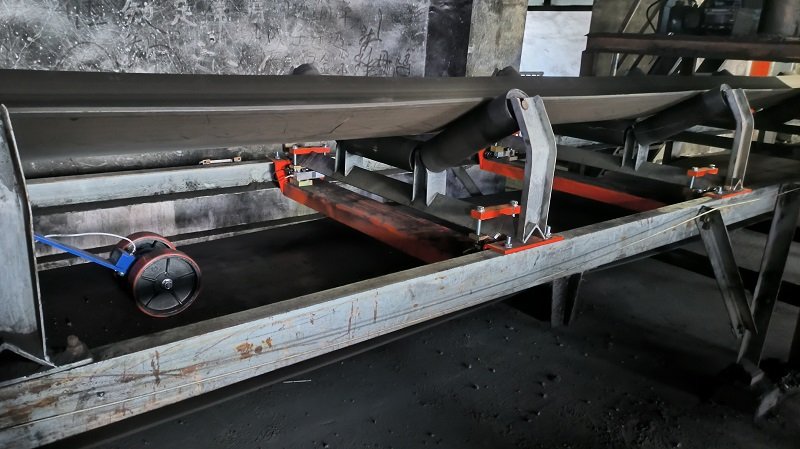

Электронные ленточные весы являются основным оборудованием для непрерывного измерения промышленных сыпучих материалов, и точность их монтажа напрямую влияет на результаты взвешивания. Однако во взрывоопасных зонах с горючими газами или пылью (например, на угольных шахтах, мельницах для переработки муки) обычные электронные ленточные весы не соответствуют требованиям безопасности. В таких условиях незаменимы взрывозащищённые электронные ленточные весы. Главное различие между этими двумя типами оборудования заключается в классе взрывозащиты, предназначенном для работы в определённой среде, что также обусловливает существенные отличия в процессах их монтажа:
1. Сертификация и подбор модели (основное предварительное условие)
- Взрывозащищённое исполнение: Это самый важный этап перед началом монтажа. Все компоненты оборудования (датчики, измерительные приборы, распределительные коробки, датчики скорости и т.д.) должны иметь действующие сертификаты взрывозащиты (отечественные сертификаты и лицензии на производство, международные стандарты ATEX, IECEx и др.). Тип взрывозащиты (взрывонепроницаемая оболочка «Ex d», искробезопасная цепь «Ex ia/ib»), группа газов/пыли и температурный класс (класс T), указанные в документах, должны строго соответствовать типу и характеристикам опасных веществ на объекте. На корпусе оборудования обязательно присутствует постоянная табличка с маркировкой «Ex».
- Обычное исполнение: Специальные сертификаты взрывозащиты не требуются. При подборе модели ориентируются на стандартные параметры: класс точности, диапазон измерений, ширина ленты, диапазон температур и влажности окружающей среды.
2. Классификация опасных зон и размещение оборудования
- Взрывозащищённое исполнение:
- Точная классификация зон: Опасные зоны разделяются на категории (зоны 0, 1, 2 для газовых сред; зоны 20, 21, 22 для пылевых сред) согласно государственным или международным стандартам (серия стандартов GB 3836, IEC 60079) с учётом свойств опасных веществ, расположения источников их выделения и условий вентиляции. Данная классификация является основой для выбора места установки.
- Соответствие классу зоны: Все узлы электронных ленточных весов (весовая рама, датчики, распределительные коробки, приборы) допускается устанавливать исключительно в тех зонах, для которых предусмотрен их класс взрывозащиты. Например, оборудование, рассчитанное на зону 1, нельзя монтировать в зоне 0.
- Особенности выбора места: При соблюдении требований к процессу измерений (в том числе к длине прямого участка конвейера) по возможности учитывают вентиляцию, удалённость от потенциальных источников выделения опасных веществ, а также удобство технического обслуживания и осмотра. Приоритетным условием остаётся соответствие классификации зон и соблюдение безопасных расстояний.
- Обычное исполнение: Место установки выбирают исходя из стандартных факторов: обеспечение точности измерений (стабильное натяжение ленты, минимальная вибрация, удалённость от зон удара материала), удобство эксплуатации и обслуживания, показатели температуры и влажности. Строгих ограничений по безопасным зонам нет.
3. Электрические соединения: кабели и прокладка проводов
- Взрывозащищённое исполнение:
- Специализированные кабели: Используются кабели взрывозащищённого исполнения, соответствующие классу опасной зоны (как правило, с определёнными требованиями к броне и материалу оболочки).
- Герметичные взрывозащищённые соединения: Все точки электрического подключения (от датчиков к распределительным коробкам, от коробок к приборам) выполняются внутри взрывозащищённых распределительных коробок или через соответствующие взрывозащищённые кабельные вводы. Для герметизации применяются комплектующие, предусмотренные производителем (резиновые уплотнительные кольца, компаунды), чтобы предотвратить попадание взрывоопасных смесей или выход искр наружу.
- Требования к искробезопасным цепям: При использовании искробезопасных цепей (Ex i) все параметры цепи (прибор, кабель, датчик) — напряжение, ток, ёмкость, индуктивность — должны находиться в пределах значений, указанных в сертификационных документах. Искробезопасные барьеры и другое сопутствующее оборудование запрещено убирать или модифицировать.
- Обычное исполнение: Допускается использование стандартных сигнальных и силовых кабелей. Проводка выполняется в обычных распределительных коробках, основные требования — надёжность соединений, защита от влаги и пыли (класс IP). Специальных мер по предотвращению появления искр и взрывонепроницаемой герметизации не требуется.
4. Требования к заземлению
- Взрывозащищённое исполнение: Предъявляются очень строгие требования к выравниванию потенциалов и заземлению. Все металлические элементы (весовая рама, корпуса датчиков и взрывозащищённых коробок, несущие конструкции, оболочки бронированных кабелей и т.д.) надёжно соединяются с единой системой выравнивания потенциалов предприятия или отдельной взрывозащищённой системой защитного заземления проводниками с малым сопротивлением. Это предотвращает накопление статического электричества, обеспечивает безопасный отвод токов при авариях и исключает возникновение опасных искр между элементами с разным потенциалом. Величина сопротивления заземления должна соответствовать взрывозащищённым стандартам и проектным нормам, её регулярно проверяют.
- Обычное исполнение: Заземление предназначено в основном для подавления помех, сохранения точности измерений и защиты оборудования. Выполняется по стандартным нормам для электроустановок (защитное, экранирующее заземление), требования менее жёсткие.
5. Порядок монтажа и технического обслуживания
- Взрывозащищённое исполнение:
- Требования к квалификации персонала: Монтаж, демонтаж и обслуживание могут выполнять только специалисты, прошедшие специальное обучение по технике безопасности во взрывоопасных зонах и имеющие соответствующие удостоверения (например, допуск электрика для работы во взрывоопасных помещениях).
- Эксплуатационные регламенты: Любые работы в опасных зонах (монтаж, пусконаладка, обслуживание) проводятся с строгим соблюдением правил безопасности: предварительно выполняется контроль газовой среды и подтверждается безопасность зоны, используются только взрывозащищённые инструменты. Запрещено открывать крышки разъёмов или отключать соединения под напряжением (кроме случаев, предусмотренных конструкцией оборудования и регламентом). После завершения работ проверяется целостность поверхностей взрывозащищённых стыков, уплотнительных элементов, болты затягиваются с соблюдением нормированного крутящего момента.
- Документация и учёт: Ведутся подробные записи о ходе монтажа и обслуживания: указываются модели и номера сертификатов взрывозащищённых компонентов, результаты проверки проводки, герметизации и измерений сопротивления заземления.
- Обычное исполнение: Монтаж и обслуживание выполняются по стандартным регламентам для механического и электрического оборудования. Основные требования — соблюдение техники безопасности и сохранность устройств, специальных норм по взрывозащите и дополнительных квалификаций персонала не требуется.
Монтаж взрывозащищённых электронных ленточных весов строится вокруг двух ключевых направлений: проверки сертификации и контроля рисков. По сравнению с обычными весами различия касаются не только самого оборудования, но и всего комплекса строгих норм безопасности и мер контроля на всех этапах монтажа. От точной классификации опасных зон и подбора подходящего взрывозащищённого оборудования, использования специализированных кабелей и герметичных соединений до жёстких требований к системе заземления и регламентам работ — каждый этап монтажа взрывозащищённых ленточных весов направлен на полное исключение источников воспламенения и гарантию безопасной и надёжной работы измерительной системы в условиях повышенной взрывоопасности.
