В процессе точного дозирования компонентов в промышленном производстве дозирующий ленточный питатель играет ключевую роль. Его основные возможности обусловлены тремя точно взаимодействующими системными модулями: система конвейерной подачи, система динамического взвешивания и система количественного управления. Эти три системы тесно взаимодействуют, образуя стабильную высокоточную цепь дозирования и подачи материалов.
Система конвейерной подачи: стабильный канал для потока материала

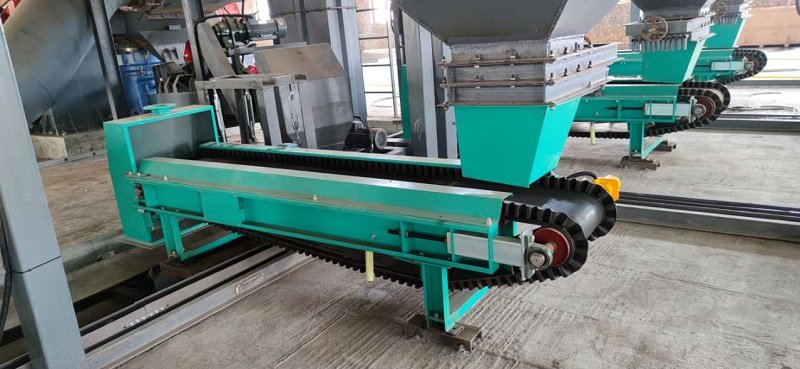

Как фундамент оборудования, система конвейерной подачи отвечает за транспортировку материалов и их продвижение вперед с постоянной скоростью. Прочная стальная рама обеспечивает надежную опору, а грамотно спроектированный приводной узел гарантирует плавную работу резиновой конвейерной ленты.
Приводной барабан обеспечивает основную мощность, а концевое натяжное устройство поддерживает соответствующее натяжение ленты. Наличие выравнивателя материала или направляющего лотка обеспечивает равномерное распределение материала в виде тонкого слоя, создавая основу для последующего точного взвешивания. Вся система гарантирует стабильное продвижение непрерывного потока материала благодаря надежной механической конструкции.
Система динамического взвешивания: мгновенное восприятие в процессе движения
Задача динамического взвешивания заключается в фиксации весового сигнала движущегося материала в режиме реального времени. Основной взвешивающий узел, как правило, располагается под участком конвейерной ленты, поддерживая взвешивающие ролики. Когда материал проходит по этому участку, взвешивающий датчик чувствительно фиксирует его весовую нагрузку и преобразует её в электрический сигнал.
Высокоточный датчик скорости одновременно измеряет фактическую скорость ленты. Суть динамического взвешивания заключается в возможности компенсации в реальном времени таких возмущающих факторов, как изменения натяжения и вибрации ленты, что обеспечивает точность и достоверность сигнала мгновенного расхода. Блок обработки данных выполняет анализ и обработку весовых данных, собранных датчиками в режиме реального времени.
С помощью программных алгоритмов данные динамического взвешивания преобразуются в информацию, пригодную для использования последующими системами управления.
Система количественного управления: командный центр точной подачи
Система получает сигналы мгновенного расхода — точный результат произведения массы материала, воспринимаемой взвешивающим узлом, и информации о скорости ленты. Ядро контроллера за миллисекунды сравнивает фактический расход с заданным целевым расходом. На основе значения отклонения управляющий алгоритм (например, ПИД-регулирование) быстро формирует команды регулировки скорости, приводя в действие частотный преобразователь для изменения скорости двигателя и обеспечения гибкого управления скоростью конвейерной подачи. Эта цепь обратной связи работает непрерывно и динамично, обеспечивая точное соответствие скорости подачи материала заданному значению.

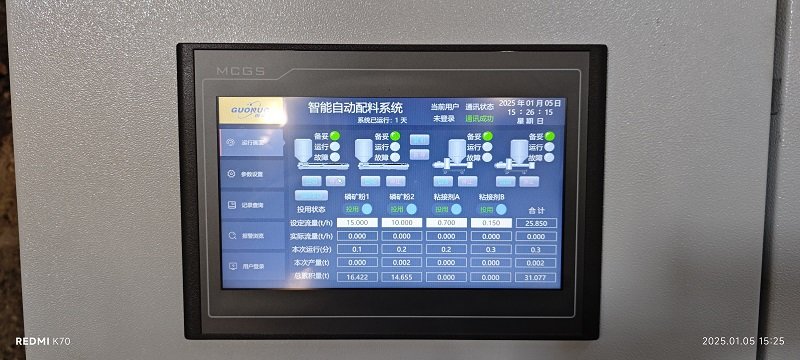

Контроллер, как правило, представляет собой ПЛК (программируемый логический контроллер) или DCS (распределенную систему управления), отличающуюся высокой вычислительной эффективностью и надежностью.
В их взаимосвязи система конвейерной подачи служит физическим фундаментом, динамическое взвешивание обеспечивает информацию о мгновенной нагрузке, а система количественного управления действует как ?мозг?, обеспечивающий исполнительное действие. Эти три системы образуют точно взаимодействующую петлю обратной связи: система конвейерной подачи работает стабильно, обеспечивая несущий канал, система динамического взвешивания фиксирует информацию о материале, а система управления точно корректирует рабочие параметры, в конечном итоге обеспечивая точное количественное управление процессом подачи материала.
Дозирующий ленточный питатель не является простым механическим сочетанием, а представляет собой прецизионное дозирующее устройство, образованное совместной работой системы конвейерной подачи, системы динамического взвешивания и системы количественного управления. Каждая из них выполняет свою функцию при взаимосвязанности, совместно реализуя концепцию ?дозирования? в виде стабильного и надежного точного потока и управления подачей материалов в промышленном производстве.
