В процессах промышленного производства электронные конвейерные весовые системы используются для автоматизированного взвешивания и измерения при транспортировке материалов, причём их точность и стабильность напрямую влияют на учёт затрат, контроль качества и даже точность торговых расчётов. Конструкция рамы как физическая несущая основа конвейерной весовой системы определяет способность весовой системы непрерывно и точно работать в сложных и изменчивых условиях промышленных площадок при правильном выборе.
I. Основные конструкции рам электронных конвейерных весовых систем и их характеристики
1. Рама с одним роликом прямого нагружения:
Конструкция: Только один взвешивающий ролик устанавливается непосредственно на тензометрический датчик.
Преимущества: Простейшая конструкция, наименьшая стоимость и удобство монтажа.
Недостатки: Одиночная точка нагружения, высокая чувствительность к изменению натяжения ленты; относительно низкая точность (как правило, 0,5%–1,0%) и стабильность; затруднена эффективная фильтрация помех от сбега ленты и внецентренной загрузки материала.
Типичные области применения: Внутренний контроль процессов с низкими требованиями к точности, некритические точки измерения, проекты с ограниченным бюджетом и ситуации с низкостоительными материалами.

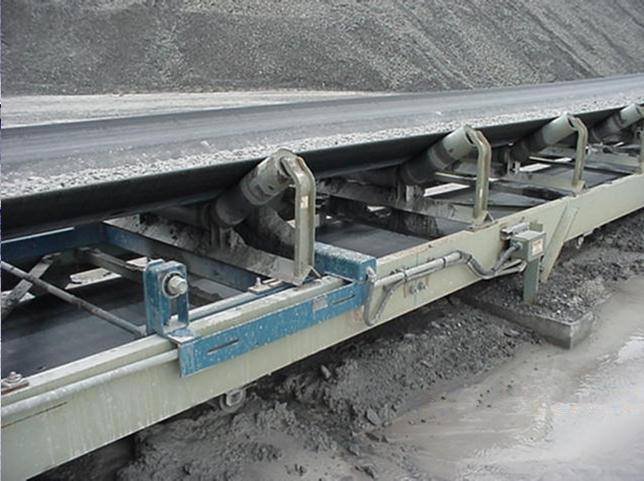

2. Подвесная рама:
Конструкция: Вся весовая зона (включая несколько роликов) интегрирована в модуль и подвешена на нескольких тензометрических датчиках (обычно 2–4) через рычажную или прямую передачу. Рычажная конструкция помогает уравновешивать натяжение ленты.
Преимущества: Относительно высокая точность (как правило, 0,25%–0,5%) и хорошая стабильность; эффективно компенсируются некоторые изменения натяжения ленты, сбег и внецентренная загрузка материала; относительно жёсткая конструкция.
Недостатки: Более сложная конструкция по сравнению с однороликовой, более высокие стоимость и требования к монтажу; повышенные требования к фундаменту установки и горизонтированию.
Основные типы: Двухрычажная многороликовая, однорычажная многороликовая (например, ICS-14, ICS-17) и безрычажная многороликовая (например, ICS-30). Большее количество групп роликов (обычно 2–4) и более длинные измерительные участки, как правило, обеспечивают лучшую точность, стабильность и эффект фильтрации колебаний ленты.
Типичные области применения: Подходят для большинства промышленных сценариев с умеренными требованиями к точности, широко используются в угольной, энергетической, строительных материалов, химической и пищевой промышленности для измерения сырья и готовой продукции.
3. Полностью подвесная рама:
Конструкция: Развивает концепцию подвесной рамы до предела, имеет более длинный измерительный участок (больше групп роликов, например, 4–8 и более), а вся рама как жёсткий блок обычно опирается непосредственно на 4 и более высокоточных тензометрических датчиков, полностью подвешенная.
Преимущества: Наивысшая точность (до 0,2%–0,25% или даже выше) и отличная стабильность; исключительный эффект фильтрации благодаря ультрадлинному измерительному участку, максимально устойчива к изменению натяжения ленты, сбегу, внецентренной загрузке материала и вибрации; крайне жёсткая конструкция. Некоторые высококлассные модели используют цельносварные прямоугольные стальные трубы или прецизионное стальное литьё.
Недостатки: Наиболее сложная конструкция и наибольшая стоимость; крайне жёсткие требования к фундаменту установки и точности строительства; относительно большая масса и габариты.
Типичные области применения: Высокоточные торговые расчёты (например, погрузка судов в портах, импортно-экспортные измерения), критические точки контроля процессов с высокой чувствительностью к затратам и сценарии, требующие наивысшей надёжности измерений.
II. Ключевые этапы и практические рекомендации по выбору
1. Чётко определить требования: Целевые показатели точности, типы материалов, диапазоны расходов, параметры ленточного конвейера (ширина ленты, угол наклона, скорость) и основное назначение (торговый расчёт? управление? мониторинг?).

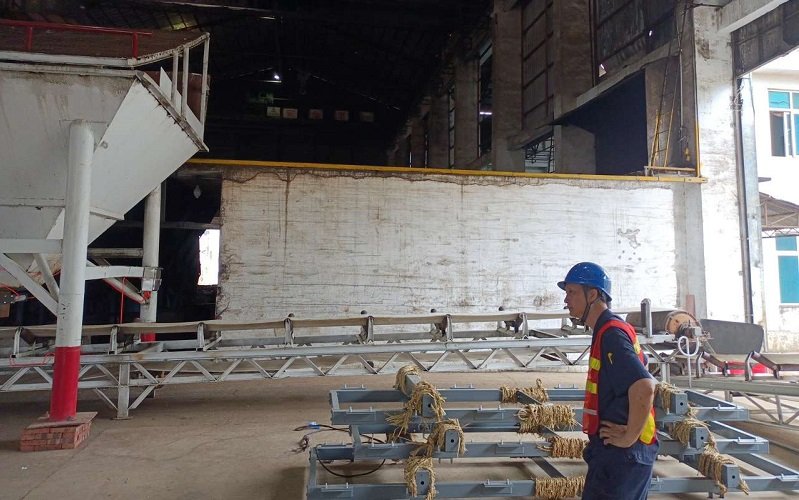

2. Провести углублённое обследование объекта: Измерить пространство установки (ограничения по длине, ширине, высоте) непосредственно на площадке, наблюдать условия работы ленты (натяжение, сбег, вибрация), а также оценить условия окружающей среды (температура, влажность, пыль, влага, коррозия).
3. Точно подобрать рабочие условия:
Для высокоточных торговых расчётов в суровых условиях? Полностью подвесные рамы, особенно комбинированные полностью подвесные рамы, обычно являются оптимальным выбором.
Для контроля подачи материала в проектах реконструкции с ограниченным пространством? Рамы с одним роликом имеют значительные преимущества; при необходимости более высокой точности могут быть рассмотрены однороликовые комбинированные конструкции.
Для умеренных требований к точности в общепромышленных сценариях? Подвесные рамы (двухроликовые или многороликовые) представляют собой экономически эффективные и надёжные решения.
Для внутреннего контроля расходов с ограниченным бюджетом? Рамы с одним роликом могут служить отправной точкой для рассмотрения.
4. Обратить внимание на детали и качество:
Материалы и защита: Обеспечить соответствие материалов рамы (например, углеродистая сталь, нержавеющая сталь) и поверхностной обработки (например, оцинкование, порошковая окраска) требованиям абразивных, коррозионных и ударных рабочих условий. Класс защиты тензометрических датчиков и приборов (IP65 и выше) должен соответствовать условиям окружающей среды.
Фундамент установки: Особенно для подвесных и полностью подвесных рам стабильный, горизонтальный и жёсткий фундамент установки является основой точности. Строго соблюдать требования производителя к монтажу.
Репутация производителя и сервис: Выбирать поставщиков с сильным техническим потенциалом, богатым опытом и возможностью предоставления профессиональной поддержки на площадке (руководство по монтажу, пусконаладочные работы, калибровка, обучение) и надёжного послепродажного обслуживания.
Комплексное рассмотрение системы: Рама должна работать в координации с тензометрическими датчиками, датчиками скорости и интегрирующими приборами. Обеспечить совместимость всей системы и оптимальную производительность.
Выбор подходящей конструкции рамы электронной конвейерной весовой системы — это далеко не простое сравнение характеристик; он требует глубокого диалога со сложными рабочими условиями. Глубокое понимание основных принципов, преимуществ и ограничений различных конструкций в сочетании с комплексной оценкой характеристик материалов, условий площадки, требований к точности и эксплуатационных затрат необходимо для оптимизации работы оборудования. Игнорирование адаптивности к рабочим условиям делает невозможным обеспечение точности измерений даже самого дорогого оборудования.
